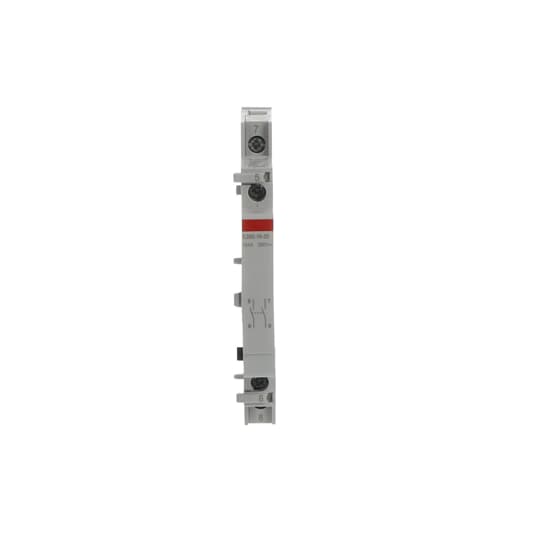

E292-16-20 Ana kontak modulu 16A, 2NO

Kilitleme röleleri elektromanyetik olarak çalıştırılan cihazlardır. ABB'nin E290 serisi, basit, enerji tasarruflu ve verimli bir aydınlatma kontrol sistemini gerçekleştirmek için kullanılabilir. Bu cihazlar esas olarak özel konutlarda, fabrika binalarında, ticari ve kamu binalarında ve endüstriyel tesislerde kullanılmaktadır. Kural olarak, aydınlatmanın en az üç farklı yerden çalıştırılmasının gerekli olduğu yerlere impuls butonları vasıtasıyla kontrol edilen mandallama röleleri monte edilir. Her komut başlatıldığında (bir darbe düğmesi aracılığıyla), kilitleme rölesinin bobinine bir elektrik darbesi uygulanır. Cihazdaki bobine kısa süreliğine enerji verilir ve etkinleştirilir. Bobine gönderilen bu kısa darbe, dahili ana kontakların mekanik mandalına yol açar. Dahili anahtarlama mekanizması güvenli ve güvenilir bir kilitleme elde etmemizi sağlar (tükenmez kalemle aynı şekilde). Manyetik bobin sistemine gönderilen her darbe, cihazı bir önceki konumuna getirir ve bir sonraki kontrol darbesi alınana kadar mekanik olarak tutulur. Cihazlar 16 ve 32A nominal akımlar için tasarlanmıştır. Birleştirilebilir aksesuarlar sayesinde ana modüller neredeyse tüm pazar uygulamalarında kullanılabilir.
