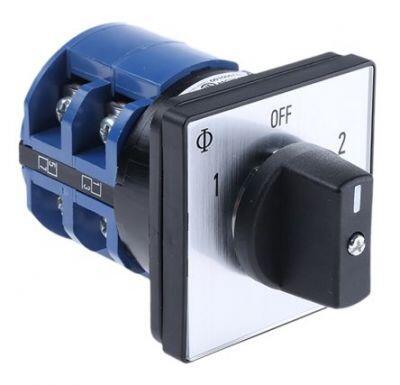

IEC 60947-3, EN 60947-3, VDE 0660 kısım 107'ye göre şalter tipleri | |||||||||||
Elektriksel değerler | CG4 CA4 | DH10/B | CH6 CH10/B | CG8/B CA10/B CA11/B | CH16/B | CA20/B | CA25/B | ||||
Ölçülen değerler | |||||||||||
Ölçülen sürekli akım Iu/Ith | A | 10 | 16 | 20 | 20 | 25 | 25 | 32 | |||
Ölçülen izolasyon gerilimi Ui ¹ | V | 440 | 690 | 690 | 690 | 690 | 690 | 690 | |||
Ölçülen darbeli gerilim mukavemeti Uimp | kV | 4 | 6 | 6 | 6 | 6 | 6 | 6 | |||
İşletme akımı Ie | |||||||||||
AC-21A | Düşük aşırı yükle rezistif yüklerin kumandası | A | 10 | 16 | 20 | 20 | 25 | 25 | 32 | ||
AC-22A | Düşük aşırı yükle rezistif ve endüktif yüklerin kumandası | 220 V - 500 V 220 V - 440 V 660 V - 690 V 500 V | A A A A | 10 B 10 - - | - - - - | - 20 16 20 | 20 E/D 20 C 20 (16C) 20 C | - 25 25 25 | 25 25 | 32 32 | |
AC-15 | Manyetik sürücülerin, kontaktörlerin, valflerin ve manyetik bobinlerin kumandası | 110 V 220 V - 240 V 380 V - 440 V | A A A | 2,5 A 2,5 1,5 | 5 5 3 | 5 5 4 | 6 C 5 4 | 8 8 5 | - 8 5 | - 12 6 | |
Ölçülen şalt kapasitesi | |||||||||||
AC-3 | Sincap kafesli motorlara doğrudan yol verme, çalışma sırasında devreyi kesme, yıldız-üçgen çalışma | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 1,5 2,2 - - | 2,2 3,7 3,7 3,7 | 3 5,5 5,5 5,5 | 4 7,5 7,5 7,5 | 4 7,5 7,5 7,5 | 5,5 11 11 11 | |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 0,3 0,55 0,75 - - | 0,37 1,1 2,2 - - | 0,6 2,2 3 3 F/G 3 F/G | 1,5 3 3,7 4 3,7 | 1,5 3 3,7 - - | 2,2 4 5,5 - - | |||
AC-4 | Kafesli motorlara yol verme, yön değiştirme, karşı akımla frenleme, darbeli yol verme | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 0,37 0,55 - - | - - - - | 0,55 1,5 1,5 1,5 | 1,5 3 3 3 | 1,5 3 3 3 | 2,5 5,5 5,5 5,5 | |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V | kW | 0,15 0,25 0,5 | - - - | 0,3 0,75 1,5 | 0,45 1,1 2,2 | 0,45 1,1 2,2 | 0,75 1,5 3 | |||
AC-23A | Motorların veya diğer yüksek endüktif yüklerin sık aralıkla devreye alınması | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 1,8 3 - - | 3 5,5 5,5 4 | 3,7 7,5 7,5 7,5 | 5,5 11 11 11 | 5,5 11 11 11 | 7,5 15 15 15 | |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 0,37 0,75 1,1 - - | 0,55 1,5 2,5 - - | 0,75 2,5 3,7 4 F/G 4 F/G | 1,5 3 5,5 5,5 5,5 | 1,5 3 5,5 - - | 2,2 4 7,5 - - | |||
Devre kesme kapasitesi | |||||||||||
220 V - 240 V 380 V - 440 V 660 V - 690 V | A A A | 50 50 - | - - - | 150 150 80 | 200 200 125 | 280 250 150 | |||||
Kayıp güç, titreşim mukavemeti, darbe mukavemeti | |||||||||||
Kayıp yük/kutup Iu | W | 0,4 | - | 1,4 | 0,9 (0,8 CG8/B) | 2,3 | 0,9 | 0,7 | |||
Titreşim mukavemeti | min. 4 g, 2-100 Hz, 1,6 mm (CG-, CH-, DH-Şalter istek üzerine | ||||||||||
Darbe mukavemeti | min. 5 g, 6 ms (CG-, CH-Şalter 30 ms, DH-Şalter istek üzerine) | ||||||||||
Kısa devre mukavemeti | |||||||||||
Max. Yedek sigorta | gL/gG-Karakteristik gL - Karakteristik | A A | 10 10 A | - 16 | - 25 | 25 25 C | - 35 | 35 - | 35 - | ||
Ölçülen kısa süreli akım mukavemeti | (1 san. akım) | A | 60 (90A) | 120 | 200 | 140 | 250 | 280 | 480 | ||
Max. iletken kesiti – yalnız bakır iletken kullanın | 2 x | 2 x | 2 x | 2 x | 2 x | 2 x | 2 x | ||||
Tek veya çok telli | mm² | 1,5 | 2,5 | 4 | 2,5 | 4 | 4 | 6 | |||
ince telli | mm² | 1,5 B | 2,5 | 2,5 | 2,5 | 2,5 | 4 | 4 | |||
DIN 46228’e göre kablo yüksüğü kullanılmış ince telli | mm² | 1 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | |||
Kontak biriminin max. ortam sıcaklığı 2, 3 | |||||||||||
%100 Iu/Ith'de açık | 24 saat ve üzeri 55 °C sıcaklık (doruk değer 60 °C'ye kadar) | ||||||||||
%100 Ith'de kutulu | 24saat ve üzeri 35 °C sıcaklık (doruk değer 40 °C'ye kadar) |
Doğru Akım şalterlerinin seçimi | IEC 60947-3, EN 60947-3, VDE 0660 kısım 107 (şalt programları hakkında bize danışın, kademe açıları 60° veya 90° 4) | |||||||||||||||||||||||||
CA10S | CA20S | CA25S | CA40S | CA50S | CA63S | |||||||||||||||||||||
Ölçülen işletme akımı Ie | ||||||||||||||||||||||||||
Kontaklar seri / izin verilen gerilim V | DC-21A | DC-22A | DC-23A | DC-21A | DC-22A | DC-23A | DC-21A | DC-22A | DC-23A | DC-21A | DC-22A | DC-23A | DC-21A | DC-22A | DC-23A | DC-21A | DC-22A | DC-23A | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 8 | ||||||||||||||||||||
24 | 48 | 72 | 96 | 120 | 144 | 192 | A | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | 63 | |
48 | 96 | 144 | 192 | 240 | 288 | 384 | A | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | 63 | |
60 | 120 | 180 | 240 | 300 | 360 | 480 | A | 20 | 14,5 | 12,5 | 25 | 14,5 | 12,5 | 28 | 10 | 7 | 40 | 20 | 13 | 45 | 23 | 15 | 50 | 25 | 17 | |
110 | 220 | 330 | 440 | 550 | 660 | - | A | 7 | 2 | 1,75 | 7 | 2 | 1,75 | 9,3 | 3 | 2,5 | - | - | - | - | - | - | - | - | - | |
160 | 320 | 480 | 640 | - | - | - | A | 1,7 | 0,5 | 0,5 | 1,7 | 0,5 | 0,5 | 2 | 0,7 | 0,6 | - | - | - | - | - | - | - | - | - | |
220 | 440 | 660 | - | - | - | - | A | 1 | 0,35 | 0,3 | 1 | 0,35 | 0,3 | 1 | 0,35 | 0,3 | - | - | - | - | - | - | - | - | - | |
330 | 660 | - | - | - | - | - | A | 0,7 | 0,25 | 0,2 | 0,7 | 0,25 | 0,2 | 0,5 | 0,18 | 0,15 | - | - | - | - | - | - | - | - | - | |
440 | - | - | - | - | - | - | A | 0,3 | 0,1 | 0,07 | 0,3 | 0,1 | 0,07 | 0,46 | 0,1 | 0,1 | - | - | - | - | - | - | - | - | - |
IEC 60947-3, EN 60947-3, VDE 0660 kısım 107'ye göre şalter tipleri | ||||||||||||||
Elektriksel değerler | C26/B | C32/B | CA40 | C42/B | CA50 | CA63 | C80 | C125 | C200-4 | C315 | ||||
Ölçülen değerler | ||||||||||||||
Ölçülen sürekli akım Iu/Ith | A | 32 | 50 | 40 | 63 | 50 | 63 | 115 | 150 | 200 | 315 | |||
Ölçülen izolasyon gerilimi Ui ¹ | V | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |||
Ölçülen darbeli gerilim mukavemeti Uimp | kV | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||
İşletme akımı Ie | ||||||||||||||
AC-21A | Düşük aşırı yükle rezistif yüklerin kumandası | A | 32 | 40 | 40 | 63 | 50 | 63 | 100 | 150 | 200 | 315 | ||
AC-22A | Düşük aşırı yükle rezistif ve endüktif yüklerin kumandası | 220 V – 500 V 660 V – 690 V | A A | 32 32 | 40 40 | 40 40 | 63 63 | 50 50 | 63 63 | 100 100 | 150 125 | 150 125 | 315 125 | |
AC-15 | Manyetik sürücülerin, kontaktörlerin, valflerin ve manyetik bobinlerin kumandası | 220 V – 240 V 380 V – 440 V | A A | 14 6 | 16 7 | 14 6 | - - | 16 7 | 16 7 | - - | - - | - - | - - | |
Ölçülen şalt kapasitesi | ||||||||||||||
AC-3 | Sincap kafesli motorlara doğrudan yol verme, çalışma sırasında devreyi kesme, yıldız-üçgen çalışma) | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 5,5 11 11 11 | 7,5 15 15 15 | 7,5 15 15 15 | 11 18,5 18,5 18,5 | 11 18,5 18,5 18,5 | 11 18,5 18,5 22 | 15 30 30 30 | 22 37 37 30 | 22 37 37 30 | 37 55 55 37 |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 2,2 4 5,5 - - | 2,5 5,5 7,5 - - | 2,5 5,5 7,5 - - | 3 6 11 - - | 3 6 11 - - | 3 6 11 - - | 3,7 7,5 13 - - | 5,5 11 18,5 - - | 5,5 11 18,5 - - | 11 22 30 - - | ||
AC-4 | Kafesli motorlara yol verme, yön değiştirme, karşı akımla frenleme, darbeli yol verme | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 2,7 5,5 5,5 5,5 | 3,7 6 6 6 | 3,7 6 6 6 | 5,5 7,5 7,5 7,5 | 4 7 7 7,5 | 5,5 7,5 7,5 9 | 6 11 11 11 | 10 15 15 15 | 10 15 15 15 | 15 25 25 22 |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V | kW | 0,75 1,5 3 | 1,1 2,2 3,7 | 1,1 2,2 3,7 | 1,2 2,4 4 | 1,2 2,4 4 | 1,2 2,4 4 | 1,5 3 5,5 | 2,2 4 7,5 | 2,2 4 7,5 | 4 7,5 11 | ||
AC-23A | Motorların veya diğer yüksek endüktif yüklerin sık aralıkla devreye alınması | 3 - fazlı, 3 - kutuplu | 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 7,5 15 15 15 | 11 22 30 22 | 7,5 18,5 18,5 18,5 | 15 30 45 50 | 11 22 22 22 | 15 30 30 30 | 30 45 55 45 | 37 75 90 55 | 37 75 90 55 | 75 132 132 37 |
1- fazlı, 2 - kutuplu | 110 V – 120 V 220 V – 240 V 380 V – 440 V 500 V 660 V – 690 V | kW | 2,2 4 7,5 - - | 2,5 5,5 11 - - | 2,2 4 7,5 - - | 4 10 18,5 - - | 2,5 5,5 11 - - | 4 10 18,5 - - | 5,5 15 22 - - | 11 22 37 - - | 11 22 37 - - | 18,5 37 55 - - | ||
Devre kesme kapasitesi | ||||||||||||||
220 V - 240 V 380 V - 440 V 660 V - 690 V | A A A | 250 200 100 | 290 290 170 | 290 290 170 | 440 440 260 | 330 330 200 | 440 440 260 | 860 860 400 | 1100 1100 490 | 1100 1100 490 | 2000 2000 340 | |||
Kayıp güç, titreşim mukavemeti, darbe mukavemeti | ||||||||||||||
Kayıp yük/kutup Iu | W | 0,7 | 1 | 1 | 2,5 | 1,8 | 2,8 | 5,8 | 3,8 | 6,7 | 17 | |||
Titreşim mukavemeti | İstek üzerine | |||||||||||||
Darbe mukavemeti | min. 5g, 30 ms | |||||||||||||
Kısa devre mukavemeti | ||||||||||||||
Max. Yedek sigorta | gL/gG-Karakteristik | A | 50 | 63 | 50 | 80 | 63 | 63 | 125 | 200 | 200 | 315 | ||
Ölçülen kısa süreli akım mukavemeti | (1 san. akım) | A | 350 | 800 | 950 | 1000 | 950 | 950 | 1300 | 2000 | 2000 | 4200 | ||
Max. iletken kesiti – yalnız bakır iletken kullanın | ||||||||||||||
Tek veya çok telli | mm² | 10 | 16 | 16 | 35 | 16 | 16 | 35 | 70 | 95 4 | 185 4 | |||
ince telli | mm² | 6 | 10 | 10 | 25 | 10 | 10 | 25 | 50 | 95 4 | 150 4 | |||
DIN 46228’e göre kablo yüksüğü kullanılmış ince telli | mm² | 6 | 10 | 10 | 75 | 10 | 10 | 25 | 50 | |||||
Kontak biriminin max. ortam sıcaklığı 2, 3 | ||||||||||||||
%100 Iu/Ith'de açık | 24 saat ve üzeri 55 °C sıcaklık (doruk değer 60 °C'ye kadar) | |||||||||||||
%100 Ith'de kutulu | 24saat ve üzeri 35 °C sıcaklık (doruk değer 40 °C'ye kadar) |
Yardımcı kontaklar M510B | Ölçü S1 (CA40 – CA63) | Ölçü S2 + S3 (C80 – C315) | ||||
Ölçülen değerler | ||||||
İzolasyon gerilimi Ui¹ | V | 440 | 690 | |||
Sürekli akım | A | 10 | 16 | |||
AC-21A | Düşük aşırı yükle rezistif yüklerin kumandası | A | 10 | 16 | ||
AC-15 | İşletme akımı ile Ie | 220 V / 240 V 380 V / 440 V 500 V | A A A | 2,5 1,5 - | 6 3 1,5 | |
Kısa devre mukavemeti (Max. yedek sigorta [gL-özelliği] Kısa devre akımı mukavemeti [1 San. akım] | ||||||
Max. yedek sigorta (gL -Karakteristik) | A | 10 | 10 | |||
Max. iletken kesiti (sadece bakır hat kullanın) | ||||||
Tek veya çok telli | mm ² | 1,5 | 2,5 | |||
Kablo yüksüksüz ince telli | mm ² | 1 | 2,5 | |||
DIN 46228’e göre kablo yüksüğü kullanılmış ince telli | mm ² | 1,5 | 2,5 |
