Voltmetre, Ampermetre ve Frekansmetre Arasındaki Farklar: Elektriksel Ölçüm Cihazları Rehberi

Elektrik ve elektronik dünyasında sistemlerin güvenli, kararlı ve verimli çalışmasını sağlamanın en temel yolu doğru ölçüm yapmaktır. Bir elektrik panosunda veya enerji hattında akışın kontrol altında tutulabilmesi için gerilim, akım ve frekans gibi temel parametrelerin sürekli izlenmesi gerekir.

Bu parametreleri ölçmek için kullanılan voltmetre, ampermetre ve frekansmetre gibi cihazlar, çalışma prensipleri ve devreye bağlanış biçimleri bakımından birbirinden tamamen ayrılır.

Bu rehberde; bu üç kritik ölçüm cihazının arasındaki farkları, kullanım amaçlarını ve teknik detaylarını bulabilirsiniz.

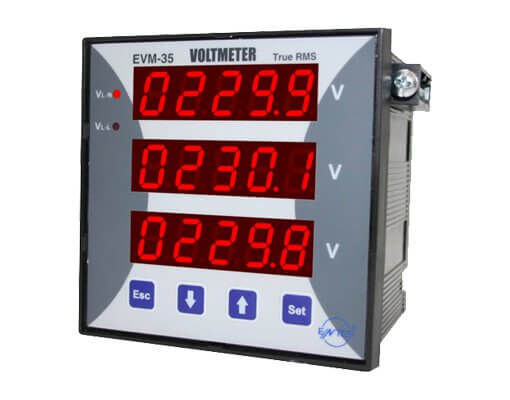

1. Voltmetre Nedir ve Nasıl Bağlanır?

Voltmetre, bir elektrik devresindeki iki nokta arasındaki elektriksel potansiyel farkını (gerilimi) ölçen cihazdır. Birim olarak Volt (V) kullanılır.

Çalışma Prensibi: Devredeki gerilimi ölçmek için tasarlanmıştır. Evlerimizde kullandığımız şebeke geriliminin 230V olup olmadığını veya endüstriyel tesislerdeki 380V'luk fazlar arası voltajı kontrol etmek için voltmetrelere başvurulur.

Devreye Bağlantı Şekli: Voltmetreler devreye daima paralel bağlanır.

İç Direnç: Cihaz üzerinden akım çekerek devreyi etkilememesi için iç dirençleri çok yüksek (teorik olarak sonsuz) tasarlanır. Eğer seri bağlanırsa, devredeki akımı keser ve cihaz ölçüm yapamaz.

2. Ampermetre Nedir ve Nasıl Bağlanır?

Ampermetre, bir elektrik devresinden geçen elektrik akımının şiddetini ölçen cihazdır. Birim olarak Amper (A) veya miliamper (mA) kullanılır.

Çalışma Prensibi: Bir iletkenin kesitinden bir saniyede geçen yük miktarını ölçer. Pano uygulamalarında motorların çektiği akımı izlemek, aşırı yüklenmeleri tespit etmek ve enerji tüketimini takip etmek için hayati önem taşır.

Devreye Bağlantı Şekli: Akım, iletkenin içinden geçtiği için ampermetreler devreye daima seri bağlanır. (Not: Modern dijital panolarda veya yüksek akımlı endüstriyel sistemlerde akım trafoları yardımıyla ölçüm yapılır).

İç Direnç: Devredeki akım geçişine direnç gösterip akımı düşürmemesi için iç dirençleri çok düşük (teorik olarak sıfır) tasarlanır. Yanlışlıkla paralel bağlanırsa kısa devreye sebep olur ve cihaz zarar görür.

3. Frekansmetre Nedir ve Ne İşe Yarar?

Frekansmetre, alternatif akım (AC) devrelerindeki elektrik sinyalinin saniyedeki salınım sayısını (frekansını) ölçen cihazdır. Birim olarak Hertz (Hz) kullanılır.

Çalışma Prensibi: Türkiye'de ve standart Avrupa şebekelerinde şebeke frekansı 50 Hz'dir. Frekansmetre, bu değerin kararlılığını izler. Jeneratör senkronizasyon panolarında, invertör çıkışlarında ve hassas enerji kalitesi ölçümlerinde frekansın sabit kalması sistem sağlığı için şarttır.

Kullanım Alanı: Doğrudan akım veya gerilim şiddeti ölçmez; sistemin zamanla olan periyodik değişim hızını raporlar. Genellikle dijital multimetreler veya çok fonksiyonlu şebeke analizörleri (multimetre/enerji analizörü) bünyesinde entegre olarak bulunur.

4. Özet Karşılaştırma Tablosu

Elektrik panolarında güvenli bir altyapı kurmak ve sistem sağlığını anlık olarak izleyebilmek için doğru ölçüm ekipmanlarını seçmek gerekir. İster analog ister yeni nesil dijital multimetre ve ölçü aletleri olsun, cihazların devreye nasıl bağlanacağını bilmek hem güvenlik hem de cihaz ömrü açısından kritik önem taşır.

Projeniz için en uygun elektriksel ölçüm cihazlarını ve şalt ekipmanlarını incelemek için shop.metroelektrik.com.tr adresini ziyaret edebilir, güvenilir çözümlere hemen ulaşabilirsiniz.
