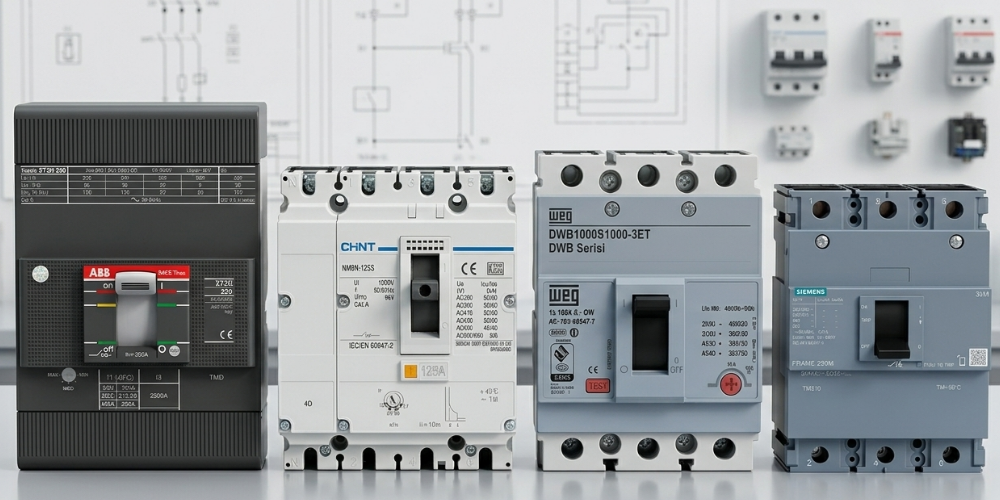

Şalter Çeşitleri Arasındaki Farklar: Termik, Manyetik ve Otomatik Şalterler

Elektrik sistemlerinin güvenliğini sağlamak ve hem cihazlarımızı hem de yaşam alanlarımızı korumak için kullandığımız en kritik elemanların başında şalterler (devre kesiciler) gelir. Ancak piyasada o kadar çok terim dönüyor ki: Termik şalter, manyetik şalter, otomatik şalter.

Peki, termik manyetik otomatik şalter farkı tam olarak nedir? Hangi şalter nerede kullanılır ve doğru bir şalter seçimi nasıl yapılır?

Termik Şalter Ne İşe Yarar?

Elektrik hattına kapasitesinden daha fazla cihaz bağladığınızda veya bir motor zorlanarak çalışmaya başladığında, kablolardan yüksek akım geçmeye başlar. Bu durum kabloların aşırı ısınmasına ve zamanla eriyerek yangın çıkmasına neden olur.

Çalışma Mantığı: İçerisinde iki farklı genleşme katsayısına sahip metal şerit (bimetal) bulunur. Akım yükseldikçe bu metal ısınır, bükülür ve belirli bir sıcaklığa ulaştığında mekanizmayı tetikleyerek şalteri "attırır".

Özellik: Zaman gecikmelidir. Yani akım aniden yükseldiğinde hemen açma yapmaz; kablonun ısınma süresine paralel olarak bekler.

Manyetik Şalter Ne İşe Yarar?

Manyetik şalterler, termik şalterlerin aksine ısıya değil, elektromanyetik kuvvete göre çalışır. Görevi ise elektrik sistemlerinin en büyük düşmanı olan kısa devreleri önlemektir.

Çalışma Mantığı: Kısa devre anında akım nanosaniyeler içinde binlerce ampere fırlayabilir. Şalterin içindeki bobin, bu devasa akım karşısında güçlü bir manyetik alan oluşturur ve mekanik bir pimi fırlatarak devreyi saliseler içinde keser.

Özellik: Anidir, hiç beklemez. Amaç, kabloların veya cihazların patlamasını ya da yanmasını engellemektir.

Otomatik Şalter Özellikleri Nelerdir?

Sektörde sıklıkla duyduğunuz otomatik şalter özellikleri, aslında yukarıda bahsettiğimiz iki korumayı tek bir gövdede birleştirmesiyle öne çıkar. Günümüzde evlerimizde "sigorta" diye bildiğimiz minyatür devre kesiciler (MCB) ve sanayide kullanılan kompakt şalterler (MCCB) birer otomatik şalterdir.

Öne çıkan otomatik şalter özellikleri:

Tekrar Kullanılabilirlik: Eski tip eriyen telli sigortalar gibi her atmada değiştirilmek zorunda değillerdir. Mandalı yukarı kaldırmanız yeterlidir.

Hem Termik Hem Manyetik Koruma: Kaliteli bir otomatik şalter (Termik Manyetik Şalter - TMŞ), sistemi hem aşırı yükten (yavaş ve ısıl) hem de kısa devreden (ani ve manyetik) korur.

Termik Manyetik Otomatik Şalter Farkı: Hangisi, Neden Farklı?

Kavramları netleştirmek için aralarındaki farkları bir araya getirelim:

Termik Şalter: Sadece aşırı yük ve ısınmaya karşı korur. Gecikmeli atar. (Örn: Motor koruma şalterleri)

Manyetik Şalter: Sadece kısa devreye karşı korur. Anlık (milisaniyeler içinde) atar.

Termik Manyetik Otomatik Şalter: Bu iki koruma mekanizmasını bir arada barındıran, hem ısınmada hem de kısa devrede sistemi güvene alan modern devre kesicilerdir.

Hangi Şalter Nerede Kullanılır?

Elektrik projenizin türüne göre şalterlerin kullanım alanları değişiklik gösterir:

Evler ve Ofisler (Minyatür Otomatik Şalterler - MCB): Aydınlatma ve priz hatlarında, kombi, buzdolabı, çamaşır makinesi gibi cihazların girişlerinde hem aşırı yük hem kısa devre koruması için B veya C tipi otomatik şalterler kullanılır.

Endüstriyel Tesisler ve Ana Panolar (Kompakt Şalterler - MCCB): Fabrikalarda, büyük binaların ana giriş panolarında yüksek akımları kontrol etmek için termik manyetik şalterler tercih edilir.

Motor Koruma Sistemleri (Termik Şalterler / Termik Röleler): Sanayideki elektrikli motorların kalkış anındaki yüksek akımdan etkilenmemesi, ancak motor sıkışıp aşırı ısındığında devreyi kesmesi için özel termik şalterler (MKŞ) kullanılır.

Doğru Şalter Seçimi Nasıl Yapılır?

Yanlış şalter seçimi ya sürekli sebepsiz yere atan şalterlere ya da yangın tehlikesine yol açar. Şalter seçimi nasıl yapılır sorusunun altın kuralları şunlardır:

Nominal Akım Değeri: Şalterin akım değeri, hattın taşıyacağı maksimum yükten büyük, ancak hattaki kablonun güvenle taşıyabileceği maksimum akımdan küçük olmalıdır.
Karakteristik Tipi (B, C, D Tipi):

B Tipi: Dirençli yükler (Aydınlatma, ev içi prizler, elektrikli ısıtıcılar) için uygundur, hızlı tepki verir.

C ve D Tipi: Endüktif yükler (Klima, buzdolabı, motorlar, trafolar) gibi ilk çalışma anında yüksek akım çeken cihazlar için uygundur, gecikmeli atar.

Kısa Devre Kesme Kapasitesi: Şalterin kısa devre anında zarar görmeden kesebileceği maksimum akımdır (Örn: 4.5 kA, 6 kA, 10 kA). Evlerde genellikle 6 kA yeterliyken, sanayide çok daha yüksek değerler seçilmelidir.
