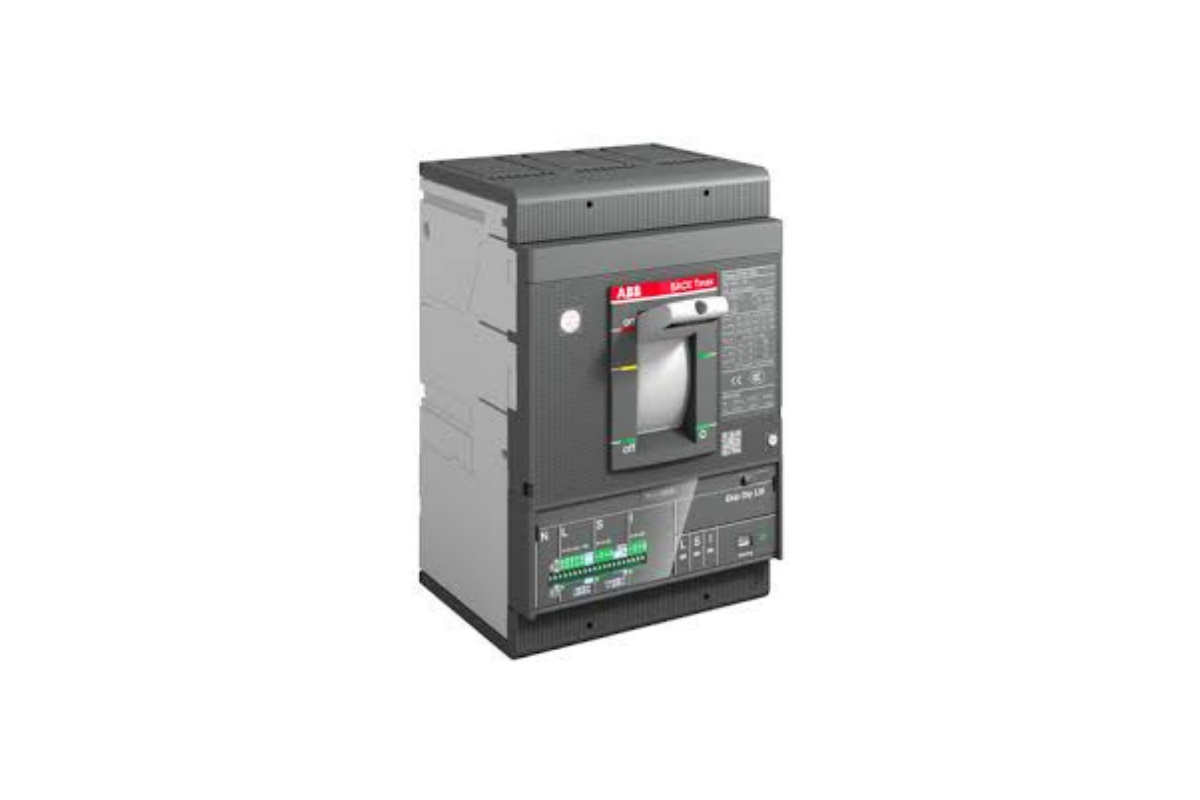

SACE Tmax XT5-HVA8 Kompakt Tip Devre Kesici (MCCB) İncelemesi: Yenilenebilir Enerji İçin 800VAC Çözümleri

Yenilenebilir enerji sistemleri, modern inverter mimarileri ve endüstriyel güç dağıtım hatları geliştikçe, elektriksel koruma altyapılarının da daha yüksek çalışma gerilimlerine uyum sağlaması zorunlu hale gelmiştir. Güneş enerjisi santralleri (GES) ve rüzgar enerjisi santrallerinde (RES) enerji verimliliğini artırmak ve kablo maliyetlerini düşürmek amacıyla işletme gerilimleri 800VAC seviyelerine taşınmaktadır.

ABB, bu dinamik sektörün zorlu ihtiyaçlarını eksiksiz karşılamak amacıyla önde gelen inverter üreticileriyle stratejik iş birlikleri yürüterek SACE Tmax XT5-HVA8 kompakt tip devre kesici (MCCB) serisini geliştirmiştir. IEC standartlarına tam uyumlu olan bu özel seri, yüksek çalışma gerilimlerinde güvenli, sürdürülebilir ve kesintisiz bir koruma mimarisi sunar.

SACE Tmax XT5-HVA8 Temel Teknik Özellikleri

Tmax XT5-HVA8, kompakt boyutlarına rağmen ağır sanayi ve yenilenebilir enerji altyapılarının ihtiyaç duyduğu üstün elektriksel değerleri tek bir gövdede sunar:

Nominal Çalışma Gerilimi (Ue): 800 V AC'ye kadar.

Nominal Yalıtım Gerilimi (Ui): 1000 V AC.

Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV.

Nominal Çalışma Akımı (In): 250 A, 320 A ve 400 A.

Kutup Sayısı: 3 veya 4 kutuplu tasarım seçenekleri.

Nominal Kesme Kapasitesi (Icu): 800VAC gerilim altında 50 kA (X kesme seviyesi).

Nominal Servis Kesme Kapasitesi (Ics): 800VAC gerilim altında 25 kA.

Mekanik Ömür: 20.000 işlem (Dakikada maksimum 120 işlem sıklığı ile).

Elektriksel Ömür: 1.000 işlem (800VAC altında, dakikada maksimum 15 işlem sıklığı ile).

Uyumlu Standartlar: IEC 60947-2 ve GB/T 14048.2 standartlarına tam uyum.

Gelişmiş Koruma Üniteleri: Termomanyetik ve Elektronik Seçenekler

SACE Tmax XT5-HVA8 serisi, projelerin selektisite ve koruma senaryolarına göre hem geleneksel termomanyetik hem de yeni nesil mikroişlemci tabanlı elektronik koruma üniteleriyle konfigüre edilebilmektedir.

1. TMA Termomanyetik Koruma Ünitesi

Yalnızca aşırı yüklere ve kısa devrelere karşı korumanın hedeflendiği AC şebekeleri için ekonomik ve güvenilir bir çözümdür.

Manuel Ayar: Ön yüzde yer alan döner anahtarlar yardımıyla akım eşikleri manuel olarak ayarlanabilir.

Akım Seçenekleri: 320A ve 400A (400A yalnızca 3 kutuplu versiyonda mevcuttur) nominal akım seçeneklerine sahiptir.

Parametreler: Ayarlanabilir aşırı yük eşiği (I1 = 0.7...1 x In) ve ayarlanabilir kısa devre eşiği (I3 = 5...10 x In) sunar.

2. Ekip Dip Elektronik Koruma Üniteleri

Mikroişlemci tabanlı Ekip Dip serisi, AC şebekelerinin hatasız ve esnek bir şekilde korunmasını sağlar. Güç dağıtım koruması kapsamında Ekip Dip LS/I, Ekip Dip LSI ve Ekip Dip LSIG olmak üzere üç farklı versiyonu bulunur.

Dahili Termik Hafıza: Tüm Ekip Dip üniteleri termik hafıza fonksiyonuna sahiptir. Son birkaç dakika içinde yaşanan aşırı yük açmalarını hafızasında tutarak, arıza sonrası kabloların kümülatif aşırı ısınmadan dolayı zarar görmesini engeller.

Kolay Manuel Ayar: Koruma ünitesinin ön tarafında bulunan dip anahtarları (dip switches), cihaz enerjisiz durumdayken bile manuel ayarlamalar yapılmasına olanak tanır.

Gelişmiş LED ve Ön Konektör Mimarisi: Ön taraftaki LED’ler ünitenin durumunu (normal çalışma, aşırı yük ön alarmı, aşırı yük alarmı) anlık gösterir. Ön konektör üzerinden bağlanan Ekip TT ve Ekip T&P aksesuarları sayesinde; açma testleri, son arıza analizleri ve bilgisayar üzerinden ölçüm okumaları kolayca gerçekleştirilebilir.

Zorlu Çevre Koşullarında Performans ve Değer Düşümü (Derating)

Sıcaklık Faktörleri

Tmax XT5-HVA8 devre kesiciler, -25°C ile +70°C arasındaki geniş bir ortam sıcaklığı aralığında sorunsuz çalışabilir. Elektronik koruma üniteleri sıcaklık değişimlerinden doğrudan etkilenmese de, bakır baralarda oluşan ısı transferini dengelemek adına +40°C üzerindeki işletmelerde aşırı yük (L) koruması için derece düşürme (derating) tabloları dikkate alınmalıdır. +70°C’nin üzerindeki sıcaklıklarda ise cihaz performansı garanti edilmemektedir.

Rakım Değişiminin Etkileri

Cihaz, 2000 metre rakıma kadar anma performans değerlerinden ödün vermeden çalışır. Ancak 2000 metrenin üzerine çıkıldığında; atmosfer bileşimi, dielektrik dayanımı ve hava yoğunluğunun değişmesi sebebiyle nominal işletme gerilimi ve nominal kesintisiz akım değerlerinde değer düşümü uygulanır:

Endüstriyel Dayanım Standartları

Kirlilik Sınıfı: IEC 60947-2 standartlarına göre 3. kirlenme derecesine sahip en zorlu endüstriyel ortamlara (tozlu ve nemli sahalar) uygundur.

Şok ve Vibrasyon: IEC 60068-2-27 standardına uygun olarak 11 ms boyunca 15 g’e kadar şoklara karşı test edilmiştir.

Elektromanyetik Uyumluluk (EMC): Avrupa Direktifi 2014/30/EC and IEC 60947-2 Ek B & Ek F standartlarına tam uyumlu olup, endüstriyel parazit ortamlarında hatalı açma yapmaz.

Kurulum, Boyutlar ve IP Koruma Dereceleri

Sabit tip (fixed) tasarıma sahip olan Tmax XT5-HVA8, kullanım kılavuzuna uygun olarak pano arka plakasına monte edilmelidir. Cihaz, nominal özelliklerinde herhangi bir değer düşümü (derating) yaşanmaksızın yatay, dikey veya yan pozisyonlarda monte edilebilir.

Boyutlar (3 Kutuplu): Genişlik 140 mm, Derinlik 103 mm, Yükseklik 205 mm.

Boyutlar (4 Kutuplu): Genişlik 186 mm, Derinlik 103 mm, Yükseklik 205 mm.

IP Koruma Sınıfları: Standart ön yüzey tasarımı ile IP40 koruma derecesi sunar. Döner kurma kolu (RHD) veya motor operatörleri (MOD, MOE) kullanıldığında, uygun aksesuarlarla koruma sınıfı IP54 veya IP65 seviyesine kadar yükseltilebilmektedir.

Esnek Terminal Bağlantı Çözümleri

Farklı pano tasarımlarına uyum sağlamak adına geniş bir terminal aksesuar seçeneği sunulmaktadır:

F: Ön terminaller (Standart)

EF: Önden uzatılmış terminaller

FC CuAl: Bakır ve Alüminyum kablolar için özel adaptörlü kablo terminalleri (2x70-240mm², 1x185-300mm² ve 2x240-300mm² seçenekleriyle).

ABB SACE Tmax XT5-HVA8, özellikle 800VAC yüksek gerilimli yenilenebilir enerji altyapılarında ve merkezi inverter çıkışlarında işletme emniyetini üst düzeye çıkaran güçlü bir kompakt şalter çözümüdür. Sabit tip gövde yapısı, esnek bağlantı terminalleri ve yeni nesil Ekip Dip elektronik koruma üniteleri ile modern enerji santrallerinin uzun ömürlü ve güvenli bir şekilde işletilmesini garanti eder.

Önemli Not: Tmax XT5-HVA8 serisi, yüksek gerilim izolasyon standartları gereği yalnızca fabrikasyon montajlı "Kesme Ünitesi + Koruma Ünitesi" kombinasyonuyla sabit tip (fixed) versiyonda tedarik edilmektedir; soketli/çekmeceli dönüşüm kitleri veya standart geçmeli kaçak akım modülleriyle (RC) kullanıma uygun değildir.
