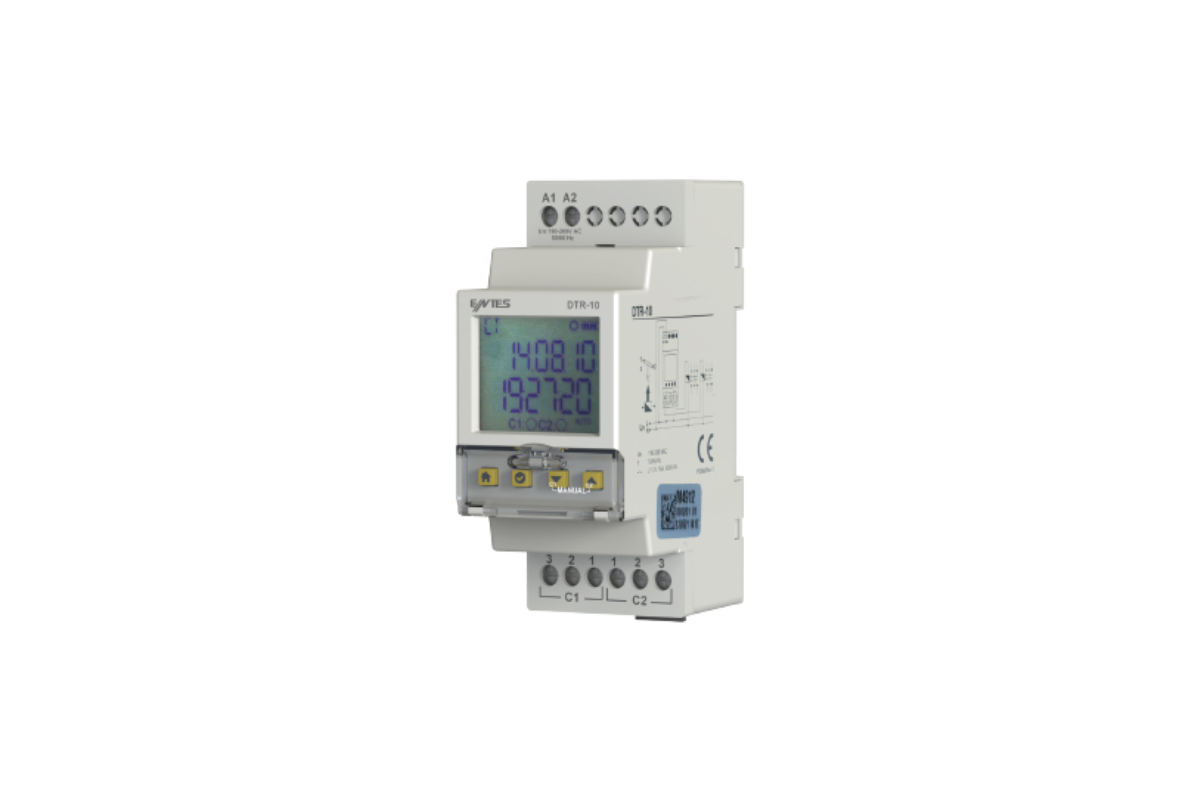

ENTES DTR-10 Astronomik Zaman Rölesi

Endüstriyel elektrifikasyon ve akıllı aydınlatma otomasyonunda enerji verimliliği, operasyonel maliyetlerin minimize edilmesi adına kritik bir parametredir. Geleneksel fotosel rölelerinin ortam kirliliği, tozlanma ve bulutlu hava şartlarında hatalı anahtarlama yapma risklerine karşın, ENTES DTR-10 Astronomik Zaman Rölesi matematiksel koordinat hesabı ile sıfır hata toleranslı bir kontrol mekanizması sunar.

Bu teknik incelemede, ENTES DTR-10 serisinin donanımsal mimarisini, coğrafi programlama algoritmalarını ve elektriksel bağlantı topolojilerini mühendislik perspektifinden ele alacağız.

Astronomik Zaman Kontrol Algoritması ve Çalışma Prensibi

ENTES DTR-10, bünyesinde barındırdığı gerçek zaman saati (RTC) ve mikroişlemci sayesinde, harici bir ışık sensörüne (lüksmetre/fotosel) ihtiyaç duymadan çalışır.

Coğrafi Koordinat Tabanlı Hesaplama: Cihaz belleğine girilen enlem, boylam, bulunulan ülke/şehir kodu ve saat dilimi (GMT) bilgileri kullanılarak, güneşin ilgili koordinattaki doğuş (sunrise) ve batış (sunset) zamanları gerçek zamanlı olarak anlık hesaplanır.

Otomatik Yaz/Kış Saati Entegrasyonu: Bölgesel yasal düzenlemelere bağlı olarak değişebilen yaz ve kış saati geçişleri, cihazın dahili takvimi üzerinden otomatik olarak asenkron şekilde modüle edilir.

Hassas Zaman Ofseti (Offset Fonksiyonu): Mühendislik tasarımlarında, güneşin tam batış anından belirli bir süre önce veya sonra anahtarlama yapılması istenebilir. DTR-10, hesaplanan astronomik zaman değerlerine +/- 99 dakika ofset (kaydırma) atanmasına izin vererek esnek bir kontrol imkanı sağlar.

Elektriksel Spesifikasyonlar ve Kontak Yapısı

DTR-10, endüstriyel panolarda ray tipi montaj mimarisine (DIN 3) uygun olarak tasarlanmıştır. Akıllı yük yönetimi ve yüksek anahtarlama çevrimi için elektriksel parametreleri şu şekildedir:

Besleme Gerilimi: 110-230V AC geniş işletme gerilimi aralığı (50/60Hz) ile şebeke dalgalanmalarına karşı yüksek tolerans gösterir.

Çıkış Kontak Yapısı: 1 adet enversör (SPDT - Single Pole Double Throw) kuru kontak çıkışına sahiptir. Kontak nominal akımı rezistif yüklerde 16A (250V AC) seviyesindedir.

Dahili Rezerv Güç (Pil Ömrü): Şebeke enerjisinin kesilmesi durumunda program hafızasının ve gerçek zaman saatinin kaybolmaması için cihaz içerisinde yüksek ömürlü lityum pil bulunur. Güç kesintilerinde 10 yıla kadar veri saklama ve saat kararlılığı (rezerv süresi) korunur.

Programlama Kapasitesi ve Fonksiyonel Modlar

ENTES DTR-10, karmaşık otomasyon senaryolarını tek bir donanım üzerinden yönetebilmek adına esnek hafıza blokları sunar:

Hafıza Kapasitesi: Toplam 32 program hafızasına sahiptir. Her bir program satırı; astronomik zaman, sabit zaman, haftalık veya günlük periyotlarla ilişkilendirilebilir.

Tatil ve Gece Fonksiyonu (Energy Saving): Astronomik zaman ile sistem devreye alındıktan sonra (örneğin gün batımında), gece trafiğinin ve yaya yoğunluğunun azaldığı 01:00 - 05:00 saatleri arasında kontaktör üzerinden yükün kesilmesi (gece tasarruf modu) DTR-10 ile doğrudan programlanabilir.

Manuel Bypass Modu: Panel montajı, bakım veya test esnasında program akışını bozmadan ekran üzerindeki butonlar yardımıyla kontak çıkışı manuel olarak On/Off konumuna getirilebilir.

Endüstriyel Pano Entegrasyonu ve Bağlantı Şeması

Yüksek akım çeken endüstriyel aydınlatma yüklerinin (Sodyum buharlı lambalar, LED projektör grupları, endüstriyel motorlar) doğrudan zaman rölesi kontağı üzerinden sürülmesi, kontaktaki ark oluşumu ve termal stres nedeniyle röle ömrünü kısaltır.

Mühendislik Önerisi: DTR-10 zaman rölesinin enversör kontağı (2 numaralı ortak uç, 1 ve 3 numaralı çıkış uçları), yükü besleyen bir güç kontaktörünün A1-A2 bobin uçlarını sürmek için kullanılmalıdır. Akım taşıma ve anahtarlama yükü tamamen kontaktör mimarisine devredilmelidir.
