Endüstriyel Otomasyonda Akıllı Çözüm: ABB ACS180 Teknik İncelemesi
Endüstriyel Otomasyonda Akıllı Çözüm: ABB ACS180 Teknik İncelemesi

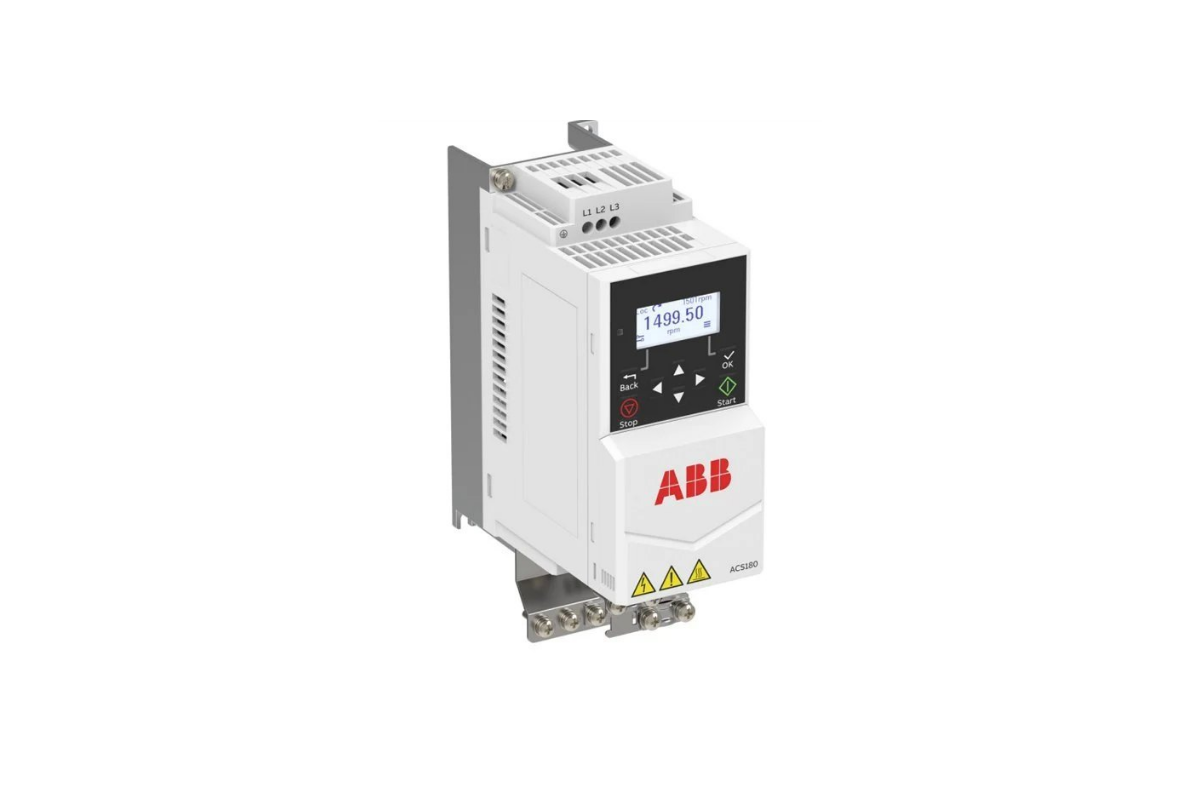

ABB ACS180, 0.25 kW ile 22 kW (1/3 - 30 HP) güç aralığında çalışan, temel makine uygulamaları için optimize edilmiş bir alçak gerilim AC sürücü ailesidir. Mikro sürücü boyutlarında olmasına rağmen endüstriyel tip büyük sürücülerin motor kontrol yeteneklerine sahiptir. Hem tek fazlı (200-240 V) hem de üç fazlı (380-480 V) şebeke besleme seçenekleriyle küresel standartlara tam uyum sağlar.
Öne Çıkan Teknik Özellikler ve Avantajlar
Üstün Motor Kontrol Teknolojisi
ACS180, sadece standart V/Hz (skaler) kontrol sunmakla kalmaz; aynı zamanda enkoder geri beslemesine ihtiyaç duymadan yüksek hassasiyetli hız ve tork kararlılığı sağlayan Sensörsüz Vektör Kontrol (Sensorless Vector Control) modunu da destekler.
Geniş Motor Desteği: Klasik asenkron motorların yanı sıra yüksek verimliliğe sahip sabit mıknatıslı senkron motorları (PM) da başarıyla sürer.
Yüksek Başlangıç Torku: Kalkış anında yüzde 200'e varan tork artışı (torque boost) sağlayarak ağır yük altındaki konveyör veya mikser gibi makinelerin zorlanmadan devreye girmesini sağlar.
Yüksek Frekans Çıkışı: Yüksek hızlı miller (spindle) veya özel uygulamalar için 599 Hz'e kadar çıkış frekansını destekler.
Güvenilirlik ve Ağır Şartlara Dayanıklılık
Endüstriyel sahalarda toz, nem ve yüksek sıcaklık elektronik cihazların en büyük düşmanıdır. ACS180, bu riskleri minimize edecek donanımsal geliştirmelerle gelir:
Kaplamalı Kartlar (Conformal Coating): Standart olarak sunulan koruyucu kaplama sayesinde basılı devre kartları neme ve iletken toza karşı korunur.
Sıcaklık Toleransı: Ağır şart kullanımda (heavy-duty) akım düşürme (derating) olmadan 50 derece ortam sıcaklığına kadar kesintisiz çalışabilir. Uygun akım düşürme ile bu sınır 60 dereceye kadar esnetilebilir.
Optimize Edilmiş Hava Akışı: Havalandırma kanal tasarımı, soğutma havasının hassas elektronik bileşenlerin doğrudan üzerinden geçmesini engelleyerek cihaz ömrünü uzatır.
Pano İçerisinde Maksimum Alan Tasarrufu
Pano maliyetlerini düşürmenin en kolay yolu, daha küçük panolar tasarlamaktır. ACS180'in modüler gövde yapısı tam olarak bu amaca hizmet eder.
Sürücüler arasında boşluk bırakma zorunluluğu (zero side clearance) yoktur. Yan yana montaj (side-by-side) yeteneği sayesinde elektrik panosunun genişliği minimuma indirilir. Örneğin, 4 kW'lık bir ünite sadece 120 mm genişliğe ve 202 mm yüksekliğe sahiptir. Bu sayede panonuzda maksimum alan tasarrufu elde edersiniz.
Fonksiyonel Güvenlik ve Enerji Verimliliği
Modern makinelerde yasal bir zorunluluk haline gelen güvenlik standartları, ACS180 modelinde yerleşik olarak çözülmüştür:
Entegre STO (Safe Torque Off): SIL 3 ve PL e sertifikalı Güvenli Tork Kapatma fonksiyonu sayesinde, harici bir güvenlik rölesine ihtiyaç duymadan motorun gücü güvenli bir şekilde kesilebilir. Bu durum hem kablolama maliyetini azaltır hem de pano içi karmaşayı önler.
Dahili EMC Filtresi: Modele bağlı olarak entegre C2 veya C3 kategorisi elektromanyetik uyumluluk filtreleri, şebekeye geri basılan gürültüyü engeller.
IE2 Sürücü Verimlilik Sınıfı: Nominal yük altında yüzde 98'e varan verimlilikle çalışan cihaz, dahili "enerji optimizasyonu" fonksiyonu sayesinde pompa ve fan uygulamalarında motor akısını otomatik ayarlayarak ek enerji tasarrufu sağlar.
Geniş Bağlantı ve Programlama Seçenekleri
Dahili Modbus RTU: Standart EIA-485 haberleşme portu üzerinden PLC ve HMI ekranlar ile kolayca entegre olur.
Zengin I/O Altyapısı: 4 adet dijital giriş (PNP/NPN seçilebilir), 2 adet analog giriş (V/mA konfigüre edilebilir), 1 adet analog çıkış ve röle çıkışları ile esnek kontrol sunar.
Gelişmiş Yazılım Desteği: Ücretsiz Drive Composer Entry PC yazılımı üzerinden veya Bluetooth opsiyonu ile Drivetune mobil uygulaması kullanılarak kablosuz devreye alınabilir. Sürücü içinde basit PLC mantığı kurmanızı sağlayan Adaptif Programlama özelliği de mevcuttur.
Tipik Uygulama Alanları
ABB ACS180, esnek tork kontrolü ve kompakt yapısı ile özellikle aşağıdaki sektörlerde ve makine tiplerinde yoğun olarak tercih edilmektedir:
Malzeme Elleçleme ve Konveyörler: Hassas hız ayarı ve yüksek kalkış torku.
Gıda ve Paketleme Makineleri: Kompakt panolara uyum ve hızlı devreye alma makroları.
Pompa ve Fan Sistemleri: PID kontrolör grubu ve dahili enerji optimizasyonu ile maksimum tasarruf.
Tekstil ve Mikser Uygulamaları: Zorlu, tozlu çevre şartlarında kesintisiz çalışma.
ABB ACS180 hız kontrol cihazı; kompakt boyutları, dahili güvenlik fonksiyonları, sensörsüz vektör kontrol yeteneği ve ekonomik bütçesiyle küçük ve orta ölçekli makine uygulamalarında tam bir fiyat/performans canavarıdır. Eğer projelerinizde hem ABB kalitesini korumak hem de maliyet ve pano alanından tasarruf etmek istiyorsanız, ACS180 ideal bir tercihtir.
