Elektrik Tesisatında Etiketleme ve Kablo Renk Kodları: Güvenli ve Standart Montaj Rehberi

Elektrik projelerinin hayata geçirilmesinde montaj kalitesi kadar, o sistemin anlaşılabilir, sürdürülebilir ve güvenli olması da hayati önem taşır. Karmaşık bir pano içerisinde binlerce kablonun bulunduğu senaryolarda, doğru renk kodları ve profesyonel etiketleme standartları uygulanmamışsa; bakım, arıza tespiti ve revizyon süreçleri tam bir kabusa dönüşebilir.

Uluslararası standartlara uygun renk seçimi ve etiketleme metodolojisi, iş kazalarını önlemenin yanı sıra tesisin ömrünü uzatan en temel mühendislik uygulamalarından biridir. Bu rehberde; elektrik tesisatlarında uyulması gereken kablo renk standartlarını, etiketleme kurallarını ve en iyi pratikleri bulabilirsiniz.

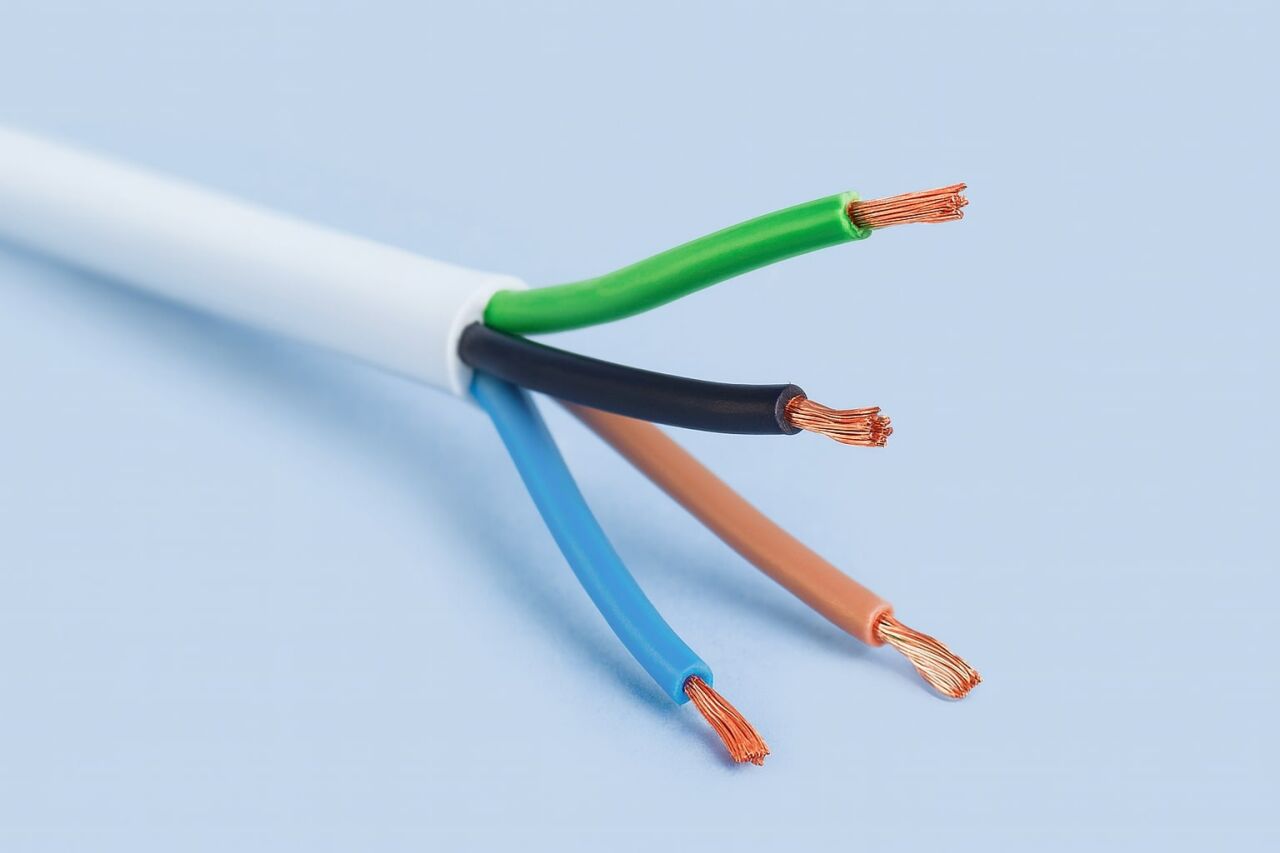

1. Elektrik Kablosu Renk Kodları ve Anlamları (TS EN 60445 / IEC 60445)

Elektrik tesisatlarında kullanılan kabloların renkleri rastgele seçilmez. Uluslararası standartlar (özellikle IEC standartları) hangi rengin hangi iletkeni temsil edeceğini kesin bir şekilde belirlemiştir. Bu standartlar, panonun kapağını açan bir teknisyenin saniyeler içinde hangi hattın faz, hangisinin nötr veya toprak olduğunu anlamasını sağlar.

A. Alternatif Akım (AC) Sistemlerinde Renk Kodları

Faz İletkenleri (L1, L2, L3):

L1 Fazı: Kahverengi

L2 Fazı: Siyah

L3 Fazı: Gri (Not: Eski tesisatlarda veya bazı özel projelerde fazlar için kırmızı, sarı gibi renkler de görülebilse de modern IEC standartlarında standart renkler Kahverengi, Siyah ve Gri'dir.)

Nötr İletkeni (N):

Mavi: Nötr hattı için kesinlikle ve sadece açık mavi renk kullanılır. Nötr klemensleri ve kabloları mavi olmalıdır.

Koruma İletkeni / Topraklama (PE):

Sarı-Yeşil: Topraklama hatları istisnasız olarak iki renkli sarı-yeşil çizgili kablolarla çekilir. Başka hiçbir iletkende bu renk kombinasyonu kullanılamaz.

B. Doğru Akım (DC) Sistemlerinde Renk Kodları

Güneş enerjisi (Solar) sistemleri, akü grupları ve DC panolarda renk kodlaması şu şekildedir:

Pozitif (+) Hat: Kırmızı

Negatif (-) Hat: Siyah (veya Mavi)

Toprak (PE): Sarı-Yeşil

2. Pano İçinde Etiketleme Nasıl Yapılır?

Etiketleme; bir elektrik panosunun "kimlik kartıdır". Projede yer alan her bir şalt malzemenin, klemens grubunun ve kablonun sahada ne anlama geldiğini gösteren işaretlemeler bütünüdür. Etiketleme yapılmayan bir pano, standartlara uygunluk açısından eksik kabul edilir.

A. Etiketleme Yapılırken Dikkat Edilmesi Gereken Temel Kurallar

Projeye Sadakat: Pano üzerinde kullanılan tüm etiketleme kodları, mimari/elektrik tek hat şeması ve kumanda şeması ile birebir uyuşmalıdır. Projede "KM1" olan bir kontaktör, sahada da "KM1" olarak etiketlenmelidir.

Kalıcılık ve Okunabilirlik: Etiketler zamanla solmayan, ısıya ve neme dayanıklı malzemelerden (Genellikle endüstriyel etiketleme makineleri ile basılan lamine veya polyester etiketler) üretilmelidir. Elle tükenmez kalemle yazılmış geçici kağıtlar profesyonel panolarda kabul görmez.

Konumlandırma: Etiketler, ilgili malzemenin tam üzerine veya altına, okunmasını engellemeyecek net bir görüş açısına monte edilmelidir.

3. Pano Etiketleme Türleri ve Standartları

Profesyonel bir pano imalatında etiketleme üç ana kategoride ele alınır:

1. Cihaz Etiketlemesi (Komponent Etiketleri)

Panodaki her bir şalt malzemenin (Sigortalar, W otomatlar, kontaktörler, röleler, güç kaynakları) işlevini ve proje numarasını belirtir.

Örnekler:

Q1 (Ana Şalter / Kompakt Şalter)

F1 ... F5 (Koruma Sigortaları)

K1 (Motor Besleme Kontaktörü)

PLC1 (Kontrol Ünitesi)

2. Klemens Etiketlemesi

Pano içi kabloların dışarıya gittiği veya farklı kısımlara ayrıldığı klemens tablolarında her bir klemens noktası numaralandırılmalıdır.

Giriş klemensleri ile çıkış klemensleri birbirine karışmayacak şekilde, solculdan sağa veya yukarıdan aşağıya doğru düzenli bir sıra numarası almalıdır (Örn: X1:1, X1:2...).

3. Kablo Damar Etiketlemesi (Kablo Numaratörleri)

Panonun en zahmetli ama en hayat kurtarıcı kısımlarından biridir. Özellikle çok damarlı kumanda panolarında kablonun iki ucuna da hangi noktaya bağlandığını gösteren kablo numaratörleri (yüzük veya klips tipi harf/rakam işaretleyicileri) takılmalıdır.

Amaç: Bir arıza durumunda teknisyen kabloyu takip etmek zorunda kalmadan, numaratöre bakarak kumanda şemasında nereye gittiğini anında görebilir.

4. Tesisat Etiketleme ve Güvenlik Uyarıları

Sadece pano içi değil, dış saha ve kablo tavaları da standartlara uygun etiketlenmelidir:

Tehlike Uyarı Etiketleri: Panonun kapağında dışarıdan rahatça görülebilecek şekilde "Dikkat! Elektrik Tehlikesi" veya "Ölüm Tehlikesi" uyarı piktogramları ve 400V/230V gibi gerilim seviyesi belirten uyarı etiketleri yer almalıdır.

Kablo Tava Etiketleri: Uzun mesafeli kablo çekimlerinde ve kablo tavalarında, kablonun hangi panodan gelip nereye gittiğini belirten hat etiketleri belirli aralıklarla (özellikle geçiş noktalarında ve dönüşlerde) sabitlenmelidir.

Doğru renk kodları ve kusursuz bir etiketleme standardı; elektrik tesisatlarında işletme güvenliğini artırır, insan hatalarını sıfıra indirir ve arıza onarım sürelerini (MTTR) minimuma düşürür. Kaliteli ve standartlara tam uyumlu kablo, klemens ve pano ekipmanları temin etmek, profesyonel projelerin en önemli adımıdır. Sektörel ihtiyaçlarınız için shop.metroelektrik.com.tr adresini ziyaret edebilir, güvenilir enerji çözümlerine tek tıkla ulaşabilirsiniz.
