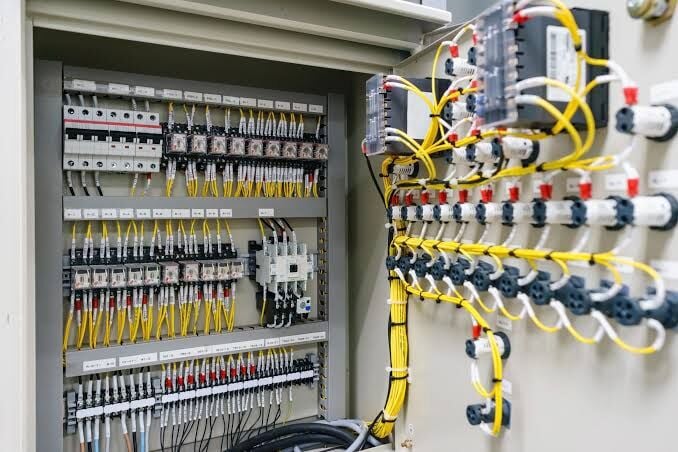

Elektrik Panosu Montajında Doğru Sıralama

Elektrik panoları, bir tesisin veya binanın enerji dağıtımını, kontrolünü ve güvenliğini sağlayan en kritik sistemlerin başında gelir. Kusursuz çalışan bir elektrik tesisatının arka planında ise doğru planlanmış ve standartlara uygun monte edilmiş bir elektrik panosu yatar.

Pano montajı sadece malzemelerin raylara dizilmesinden ibaret değildir; iş güvenliği, bakım kolaylığı, ısı yönetimi ve elektromanyetik uyumluluk (EMC) gibi birçok mühendislik kuralını barındırır.

1. Pano Montajı Öncesi Hazırlık ve Planlama

Montaj aşamasına geçmeden önce doğru bir mühendislik altyapısı oluşturulmalıdır. Hatalı bir planlama, saha montajı sırasında hem zaman hem de malzeme kaybına yol açar.

Proje ve Tek Hat Şeması Analizi: Panonun ana besleme gücü, çıkış hatları, kullanılacak şalt malzemelerinin akım değerleri (Sigorta, kontaktör, kaçak akım rölesi vb.) detaylıca incelenmelidir.

Pano Boyutu ve Sac Seçimi: Malzeme yerleşimine yetecek iç hacme sahip, IP koruma sınıfı dış ortam veya iç ortam şartlarına uygun (IP54, IP65 vb.) pano gövdesi seçilmelidir.

Isı ve Havalandırma Hesabı: Panonun içindeki bileşenlerin yayacağı ısı hesaplanarak gerektiğinde menfez, filtreli fan veya iklimlendirme üniteleri plana dahil edilmelidir.

2. Pano İçi Malzeme Yerleşimi: Altın Kurallar

Panonun içi tasarlanırken estetiğin ötesinde işlevsellik ve güvenlik ön plandadır. Malzemelerin yerleşiminde şu hiyerarşi izlenmelidir:

A. Güç Akışı ve Fiziksel Hiyerarşi

Enerji Girişi ve Ana Şaltlar: Enerjinin panoya girdiği ana kısımlar (Ana Sigorta, Kompakt Şalter - MCCB, Ana W Otomatlar) genellikle panonun üst veya sol kısmına konumlandırılır.

Zayıf Akım ve Kumanda Elemanları: Güç kablolarının yarattığı elektromanyetik alanın (EMC) kumanda sinyallerini etkilememesi için PLC, röleler, sinyal lambaları ve klemensler gibi zayıf akım/kontrol elemanları güç ekipmanlarından ayrı bir bölgeye veya rayın uygun bir köşesine yerleştirilmelidir.

B. Fiziksel Yerleşim Sıralaması (Yukarıdan Aşağıya, Soldan Sağa)

En Üst Bölüm / Giriş: Ana dağıtım şalterleri ve ana klemens grupları.

Orta Bölüm: Koruma ve kontrol elemanları (Kaçak akım röleleri, sigortalar, kontaktörler, termik röleler).

Alt Bölüm: Kablo dağıtım kanalları, güç çıkış klemensleri ve panoya altten giren kablolar için geçiş alanları.

3. Adım Adım Elektrik Panosu Montaj Sıralaması

Profesyonel ve standartlara uygun bir elektrik panosu montajı şu adımlarla gerçekleştirilir:

Adım 1: Mekanik Montaj ve Ray (DIN Rail) Yerleşimi

Pano montaj sacı üzerine DIN rayları ve montaj kanalları, projedeki ölçülere uygun olarak işaretlenir ve vidalanır.

Kablo kanalları ile raylar arasında kabloların rahatça dolaşabileceği yeterli mesafe bırakılmalıdır (Genellikle 30-50 mm boşluk idealdir).

Adım 2: Sabit Gövde Elemanlarının Montajı

Ana şalterler, klemensler, topraklama ve nötr baraları pano gövdesine mekanik olarak sabitlenir.

Topraklama barası, panonun metal gövdesine iletkenliği engelleyecek boya veya yalıtkanlar arındırılarak doğrudan bağlanmalıdır (Kritik güvenlik kuralı).

Adım 3: Şalt Malzemelerinin Raylara Dizilmesi

W otomatlar, kontaktörler ve röleler tasarlanan şemaya göre raylar üzerine klipslenir.

Malzemelerin etiketlenmesi için ileride bakım kolaylığı sağlayacak şekilde modüler etiketleme alanları unutulmamalıdır.

Adım 4: Kablolama ve Pano İçi Kablo Düzeni

Kesit Uyumluluğu: Enerji taşıyan hatlarda akım değerine uygun kablo kesitleri (Örn: kumanda için 0.75 mm² - 1.5 mm², güç hatları için ihtiyaca göre 2.5 mm² ve üzeri) seçilmelidir.

Kablo Renk Kodları:

Fazlar: Genellikle Kahverengi, Siyah, Gri

Nötr: Mavi

Topraklama: Sarı-Yeşil

Kanal İçi Düzen: Kablolar kesinlikle açıkta ve karmaşık bırakılmamalı, plastik kablo kanalları içerisinden düzenli bir şekilde taşınmalıdır. Kanalların kapakları kapatılabilecek dolulukta olmalıdır (Kanal hacminin maksimum %60-70'i doldurulmalıdır).

Kablo Yüzükleri (Yüksük Kullanımı): Çok telli esnek kablolar klemenslere veya şalter terminallerine bağlanmadan önce mutlaka uygun kalibrede kablo yüksüğü sıkılmalı ve yüksüklü penseler kullanılmalıdır.

Adım 5: Etiketleme ve Son Kontrol

Tüm klemensler, kablolar ve şalt cihazları proje üzerindeki numaralandırma ile birebir eşleşecek şekilde etiketlenmelidir.

Montaj bittikten sonra enerjisiz ortamda gevşek vida kalıp kalmadığı kontrol edilmeli (tork tornavidası ile sıkılması önerilir), kısa devre testi yapılmalıdır.

4. Pano Montajında Dikkat Edilmesi Gereken Püf Noktaları

Isı Yönetimi: Güç elektroniği elemanları birbirine çok yakın monte edilmemelidir. Termik artış cihazların ömrünü kısaltır.

Kablo Büküm Yarıçapı: Kablolar keskin açılarla bükülmemeli, minimum bükülme yarıçapına dikkat edilmelidir.

Klemens Düzeni: Güç klemensleri ile kumanda klemensleri fiziksel olarak ayrılmalı, olası bakım hatalarının önüne geçilmelidir.

Doğru sıralamayla monte edilmiş bir elektrik panosu; olası arıza müdahale süresini minimuma indirir, iş güvenliği standartlarını yükseltir ve sistemin ömrünü uzatır. Kaliteli şalt malzemeleri ve doğru ekipman tercihiyle güvenilir panolar inşa etmek için shop.metroelektrik.com.tr üzerinden geniş ürün yelpazemizi inceleyebilir, projeleriniz için en uygun malzemeleri güvenle temin edebilirsiniz.
