Elektrik tesisatlarında güvenlik denildiğinde akla gelen en kritik risklerden biri elektrik arkıdır. Sadece birkaç milisaniye içinde binlerce derecelik sıcaklığa ve devasa bir basınca ulaşabilen bu olay, ekipmanı kullanılmaz hale getirebilir. ABB, TVOC-2 ark koruma sistemi ve gelişmiş devre kesicileriyle bu riski minimuma indiren hibrit bir çözüm sunuyor.
Ark Koruma Sistemi Nasıl Çalışır?
Sistemin temel mantığı ışık hızıyla algılama üzerine kuruludur. Bir elektrik arkı oluştuğunda yayılan yoğun ışık radyasyonu, stratejik noktalara yerleştirilmiş optik sensörler tarafından algılanır.
Kritik Zamanlama: 1 Milisaniye
TVOC-2 ünitesi arkı algıladıktan sonra devre kesiciye sadece 1 ms içinde açma sinyali gönderir. Toplam sistem tepki süresi, kullanılan aksesuarlara göre şu şekilde optimize edilebilir:
Standart Açma (YO Bobini ile): Yaklaşık 70 ms
Hızlı Açma (Ekip Signalling Modülü ile): Yaklaşık 45 ms
Not: Hızlı açma için Emax 2 veya Tmax XT üzerindeki Ekip 2K modülleri kullanılarak sinyal doğrudan elektronik üniteye iletilir.
Güvenlikte Çifte Kontrol: Akım ve Işık (CSU-2)
Bazen güçlü bir kamera flaşı veya doğrudan güneş ışığı, ark sensörlerini yanıltabilir. Gereksiz enerji kesintilerini (yanlış tetikleme) önlemek için sisteme bir Akım Algılama Ünitesi (CSU-2) eklenebilir.
Kural: Sistem, ancak hem yoğun ışık hem de anormal yüksek akım aynı anda algılandığında devre kesiciyi açtırır.
Ark Korumasında Seçicilik (Selektivite) Lojiği
Normal aşırı akım korumasında cihazlar arasında zaman gecikmesi verilerek seçicilik sağlanır. Ancak ark korumasında amaç en hızlı şekilde açma yapmaktır. Bu durum genellikle tüm sistemin enerjisinin kesilmesine (total blackout) neden olur.

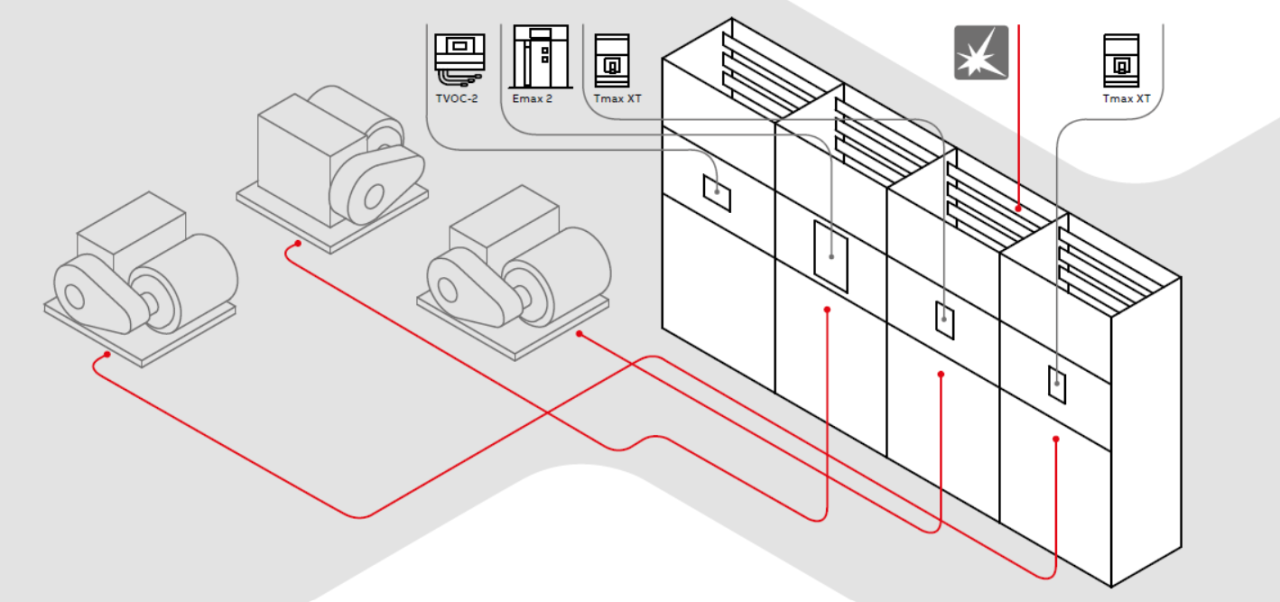

ABB TVOC-2, 3 farklı devre kesiciyi bağımsız yönetebilme yeteneği ile bu sorunu çözer:
Bölgesel Algılama: Panonun her gözüne ayrı sensörler yerleştirilir.
Hücre İzolasyonu: Sensörler arasına metal engeller konularak ışık sızması önlenir.
Akıllı Lojik: Sadece arkın oluştuğu bölgedeki fider (çıkış) kesicisi açtırılarak, tesisin geri kalanının çalışmaya devam etmesi sağlanır.
Donanım Bileşenleri
| Bileşen | Görevi |
| TVOC-2 | Ana kontrol ünitesi, ışığı analiz eder. |
| Optik Fiberler | Işık sinyalini sensörden üniteye taşır. |
| CSU-2 | Akım kontrolü yaparak yanlış açmaları önler. |
| Ekip Signalling | Devre kesicinin açma süresini minimize eder. |
Uygulama Tavsiyesi
İdeal bir kurulumda, her pano gözü için en az bir dedektör kullanılmalı ve optik fiber uzunlukları minimumda tutulmalıdır. Bu, hem algılama hassasiyetini artırır hem de montaj kolaylığı sağlar.
Unutmayın: Ark koruma sistemi, sadece bir cihaz değil, pano tasarımıyla bütünleşik bir güvenlik felsefesidir.
