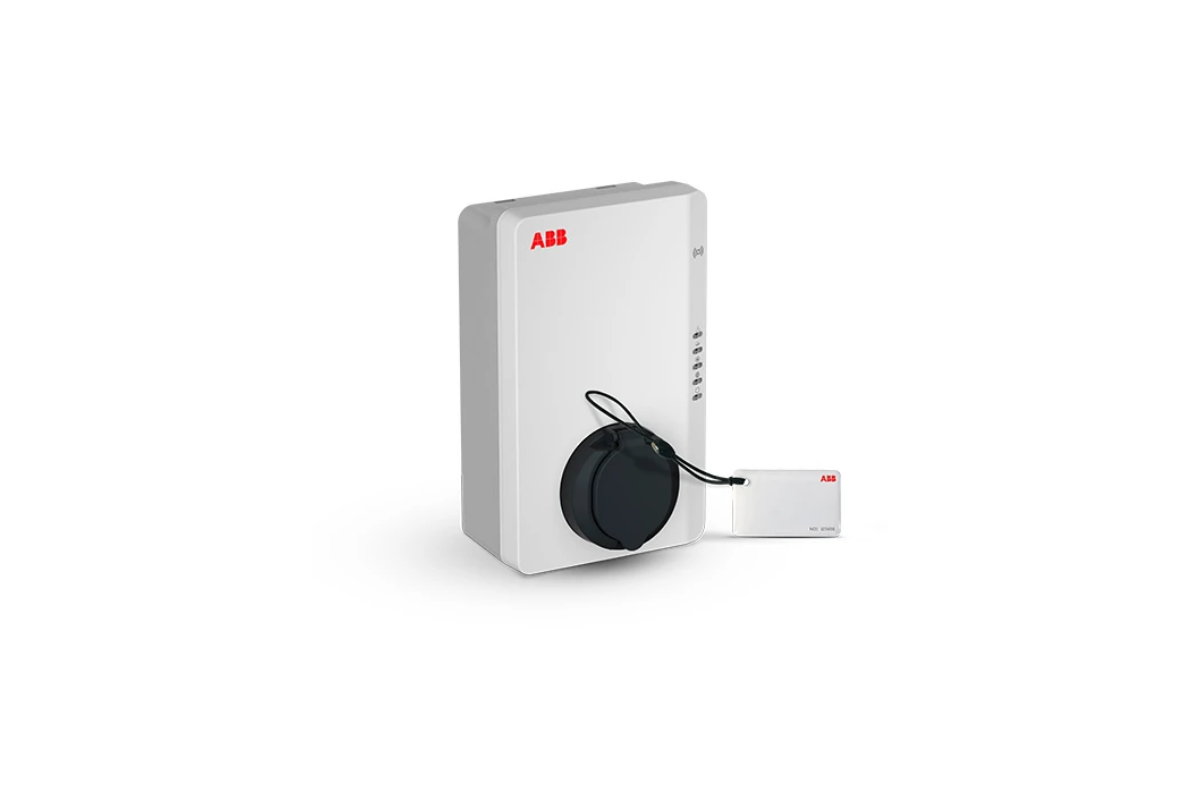

ABB Terra AC Duvar Tipi Şarj İstasyonu

Elektrikli araç (EV) altyapılarının küresel ölçekte ivme kazanması, hem ticari hem de konut projelerinde güvenilir, ölçeklenebilir ve akıllı şarj istasyonlarının entegrasyonunu zorunlu kılmaktadır. ABB’nin elektrifikasyon alanındaki asırlık mühendislik tecrübesinin bir ürünü olan ABB Terra AC Duvar Tipi Şarj Ünitesi, optimize edilmiş güç yoğunluğu, gelişmiş şebeke entegrasyonu ve üst düzey güvenlik mimarisiyle modern EVSE projelerinin birincil bileşeni konumundadır.

Bu teknik incelemede, Terra AC serisinin elektriksel koruma altyapısını, haberleşme protokollerini ve yük yönetim mekanizmalarını mühendislik perspektifinden ele alacağız.

Elektriksel Spesifikasyonlar ve Güç Yönetimi

ABB Terra AC serisi, farklı tesis gereksinimlerine yanıt verebilmek adına monofaze ve trifaze şebeke bağlantı topolojilerini destekleyen varyantlara sahiptir. Ünite; nominal akım, faz sayısı ve çıkış gücüne göre optimize edilmiştir.

Dinamik Yük Yönetimi (Dynamic Load Management - DLM)

Ünite, tesisin ana dağıtım panosundaki toplam akım çekişini izleyen harici enerji metreleri (Modbus RTU üzerinden) ile senkronize çalışır. Tesisin pik yük anlarında, şarj ünitesine ayrılan güç gerçek zamanlı olarak modüle edilir. Bu algoritma:

Ana şalterin aşırı akım (overcurrent) sebebiyle açmasını engeller.

Pik talep yönetim maliyetlerini (peak shaving) optimize eder.

Mevcut trafo kapasitesinin aşılmasını önleyerek altyapı yatırım maliyetlerini minimize eder.

Gelişmiş Haberleşme Protokolleri ve IoT Entegrasyonu

Endüstriyel otomasyon ve bina yönetim sistemleri (BMS) ile entegrasyon, Terra AC’nin akıllı altyapı özelliklerinin merkezinde yer alır.

OCPP 1.6J Entegrasyonu: Ünite, Açık Şarj Noktası Protokolü (Open Charge Point Protocol) v1.6 (JSON formatı) standardını yerleşik olarak destekler. Bu sayede, üçüncü parti merkezi yönetim yazılımlarına (CSMS), faturalandırma platformlarına ve filo takip sistemlerine sorunsuz API entegrasyonu sağlanır. (Gelecekteki güncellemelerle OCPP 2.0.1 mimarisine hazırdır).

Haberleşme Arayüzleri: Sistem; donanımsal olarak yerleşik Ethernet (RJ45), Wi-Fi (802.11 b/g/n), Bluetooth (BLE) ve opsiyonel hücresel haberleşme modüllerine (4G/3G modemi) sahiptir.

Modbus TCP/RTU: Enerji izleme sistemleri ve PLC tabanlı bina otomasyon ağları ile donanım seviyesinde veri takası gerçekleştirilmesini sağlar.

Elektriksel Koruma ve Güvenlik Mimarisi

ABB Terra AC, harici koruma bileşenlerine olan ihtiyacı minimuma indiren entegre emniyet devreleri ile donatılmıştır. Mühendislik tasarımı, hem kullanıcı güvenliğini hem de araç içi OBC (On-Board Charger) devrelerinin korunmasını garanti eder.

DC Kaçak Akım Algılama: IEC 62955 standardına uygun olarak, dahili 6mA DC kaçak akım algılama sensörüne sahiptir. Bu sayede AC şebekede oluşabilecek DC satürasyonu engellenir ve upstream (hat başı) konumundaki A tipi RCD’lerin körleşmesi (blinding) önlenerek maliyetli B tipi RCD kullanımı zorunluluğu ortadan kalkar.

Entegre Aşırı Gerilim Koruması (OVP/UVP): Şebeke gerilimindeki geçici rejim dalgalanmalarını (transient) ve gerilim çökmelerini sürekli monitorize eder. Giriş gerilimi güvenli eşik değerlerin dışına çıktığında ünite otomatik olarak şarj prosesini interrupte (kesintiye) uğratır.

Aşırı Akım ve Kısa Devre Koruması: Yazılımsal ve donanımsal akım limitörleri, nominal akım değerinin aşılması durumunda milisaniyeler mertebesinde devreye girer.

Endüstriyel Donanım Tasarımı ve Çevresel Dayanım

Zorlu saha ve çevre koşullarında operasyonel sürekliliği sağlamak amacıyla Terra AC gövde mekaniği yüksek dayanımlı polimer malzemeden imal edilmiştir.

IK10 Mekanik Darbe Dayanımı: IP54 sınıfı sızdırmazlık korumasının yanı sıra, mekanik darbelere karşı en üst düzey koruma standartlarından biri olan IK10 (bazı modellerde IK08+) sertifikasyonuna sahiptir. Vandallığa ve endüstriyel kaza risklerine karşı korumalıdır.

Termal Yönetim: -35°C ile +50°C nominal çalışma sıcaklığı aralığına sahiptir. İç sıcaklık sensörleri vasıtasıyla, aşırı ortam sıcaklıklarında sistem otomatik olarak derating (güç düşürme) moduna geçerek donanım ömrünü korur.
